Фланцы воротниковые для трубопровода – это тип соединительной арматуры, предназначенный для надежного и герметичного стыка труб, запорной и регулирующей аппаратуры, а также оборудования в трубопроводных системах. Их конструктивная особенность заключается в наличии «воротника» (конической шейки), которая обеспечивает плавный переход от фланца к трубе, снижает концентрацию напряжений и повышает устойчивость узла к вибрациям, давлению и температурным перепадам.
Такие изделия как фланцы воротниковые для трубопровода широко применяются в системах транспортировки воды, пара, газа, нефтепродуктов и химически активных сред, где важны прочность и долговечность соединения. Воротниковые фланцы выбирают для магистралей и технологических линий с повышенными требованиями к безопасности, так как они подходят для сварного монтажа и обеспечивают стабильную работу трубопровода в условиях высоких нагрузок и сложных эксплуатационных режимов.
Определение воротникового фланца
Применение воротниковых фланцев характерно для ответственных участков трубопроводов, где важны герметичность и долговечность: магистральные линии, технологические трубопроводы, участки с циклическими нагрузками и перепадами температур. Встыковая сварка воротника с трубой формирует прочный сварной шов и обеспечивает геометрическую соосность, что особенно важно для стабильной работы фланцевого соединения.

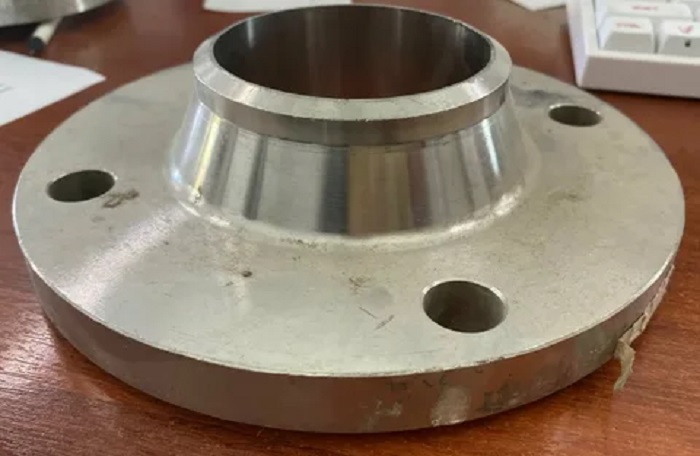

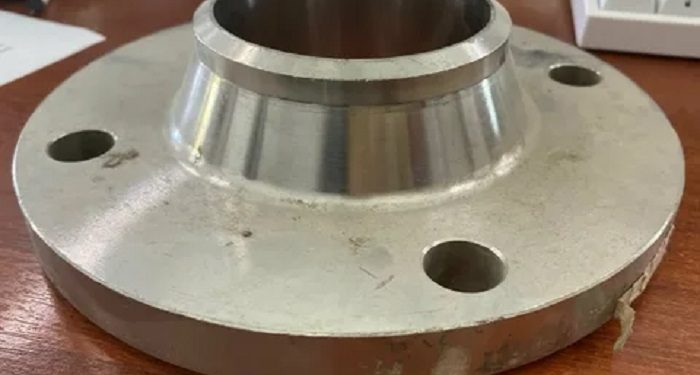

Как распознать воротниковый фланец по внешним признакам
- Наличие воротника (шейки) с коническим профилем, переходящего к торцу фланца.
- Приварной конец воротника, рассчитанный на стыковую сварку с трубой.
- Фланцевая тарелка с отверстиями под крепеж, обеспечивающая стяжку соединения.
Ключевые конструктивные элементы
Воротник (шейка) является центральным конструктивным элементом: его форма и длина подбираются так, чтобы обеспечить равномерное распределение усилий и корректную работу соединения при внутреннем давлении. Конический переход уменьшает вероятность локальных деформаций и повышает стойкость к усталостным разрушениям при вибрации или частых пусках/остановах.
Уплотнительная поверхность (привалочная плоскость) на торце фланца определяет тип применяемой прокладки и уровень герметичности. Геометрия этой поверхности выбирается с учетом рабочей среды и параметров эксплуатации, а качество обработки напрямую влияет на стабильность уплотнения и риск протечек.
Корпус (тарелка) фланца и крепежная часть включают зону с отверстиями под болты или шпильки и обеспечивают равномерную стяжку пары фланцев. Расположение и диаметр отверстий, а также толщина корпуса должны обеспечивать прочность при затяжке и сопротивление изгибающим нагрузкам, возникающим из-за давления и внешних усилий на трубопровод.
- Сварной стык на конце воротника формирует силовую связь фланца с трубой и определяет прочность узла.
- Привалочная поверхность задает условия для работы прокладки и герметичности соединения.
- Отверстия под крепеж обеспечивают точность сборки, стяжку и равномерное распределение усилия затяжки.
